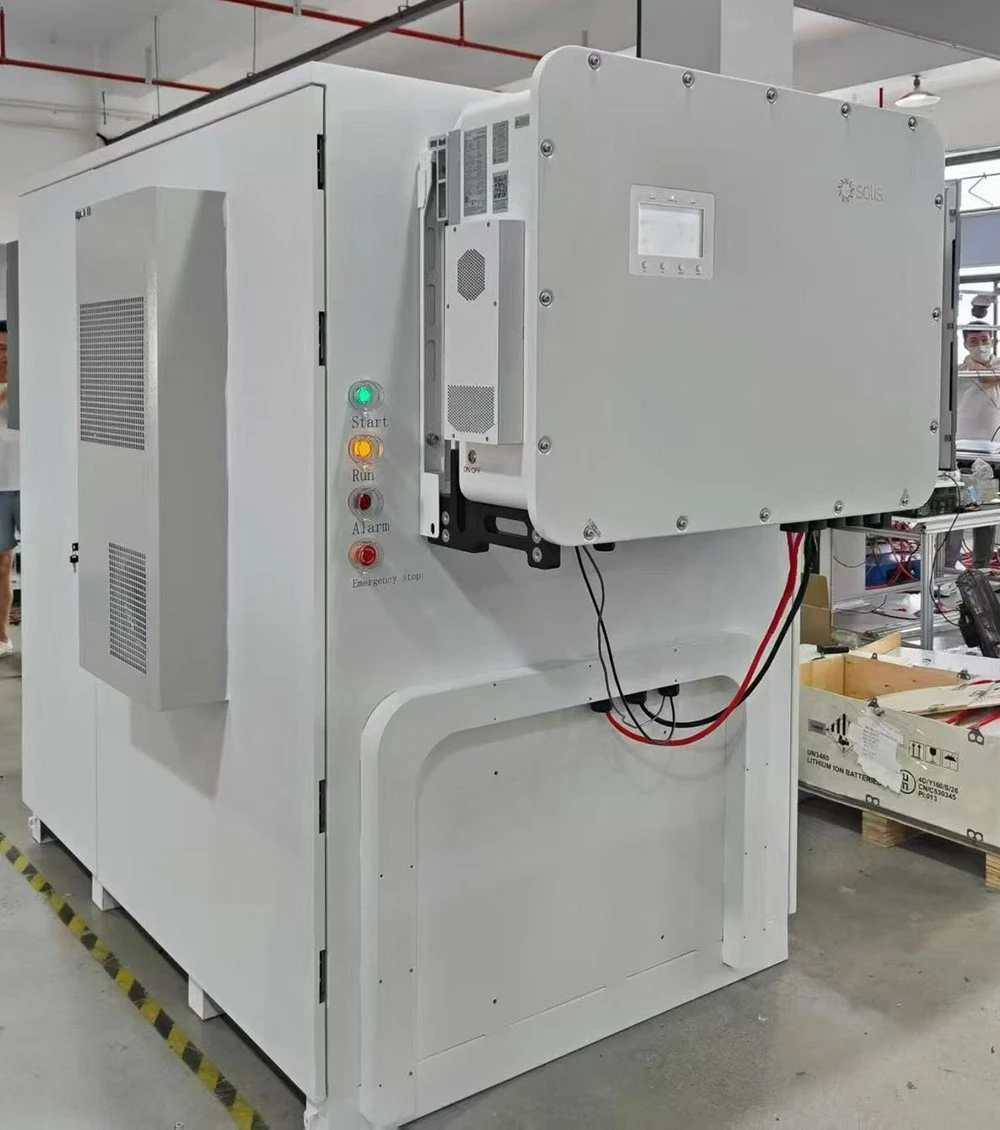

261kVt/soat suyuqlik-Sovutiladigan tashqi makon uchun oʻrnatilgan energiya saqlash shkafi
Mahsulotga umumiy nuqtai
- 261 kWh LFP batareya tizimisuyuq sovutish, elektr himoyasi, yong'in xavfsizligi interfeyslari va tizim boshqaruvlari bilan.

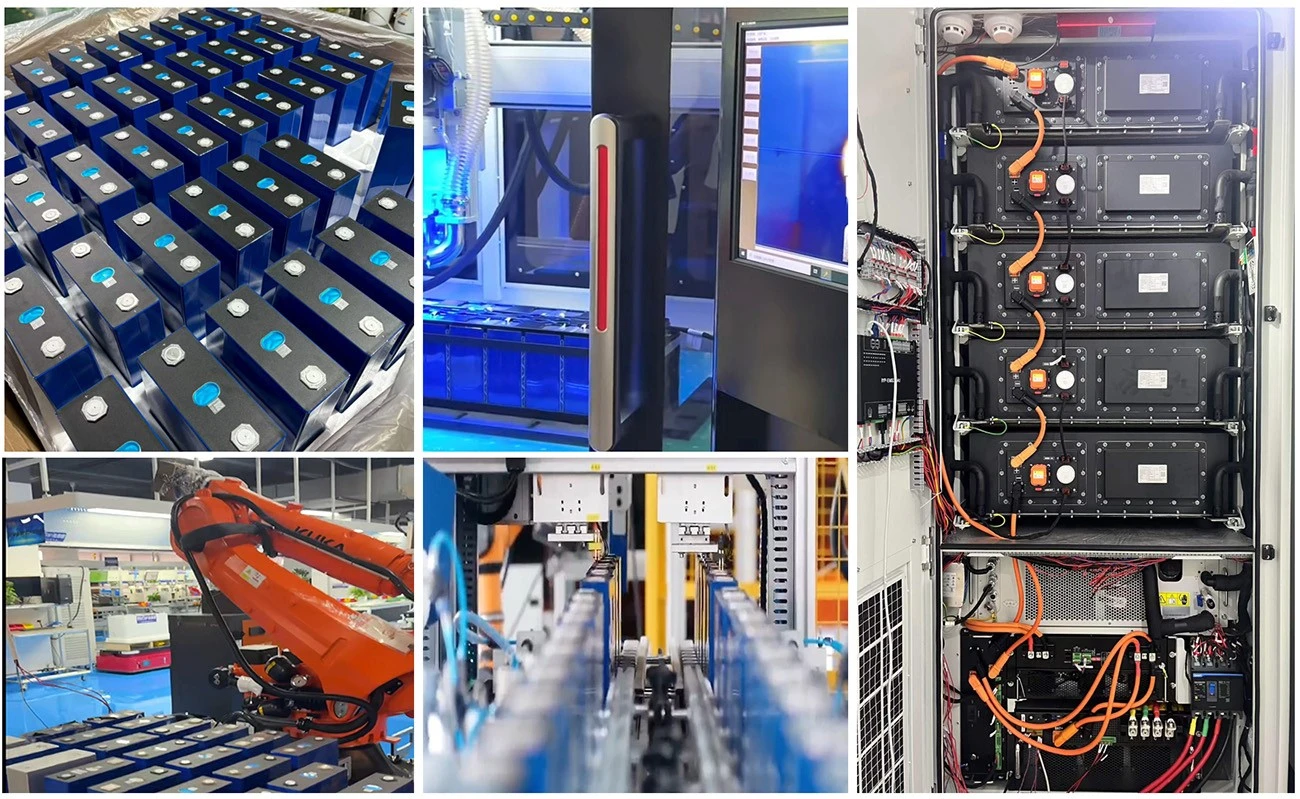

- 1P260S konfiguratsiyasi3,2V/314Ah LFP xujayralari yordamida.
- 728–923V DC ish diapazoni, taxminan 832V nominal kuchlanish bilan.
- 125 kVt nominal o'zgaruvchan tok chiqishiixtiyoriy inverter bilan jihozlanganida.
- gacha qo'llab-quvvatlaydi250 kVt PV kirish, bilan10 ta MPPT kanali va 20 ta kirish qatori.
- Taxminan beradiikki soat saqlashnom belgisi quvvatida. Haqiqiy muddat ish sharoitlari va tizim sozlamalariga qarab farq qiladi.
- A bilan ixcham tashqi dizayn1000 × 1340 mm oyoq izi, ixtiyoriy inverter bundan mustasno.
Muhandislik xususiyatlari
Suyuqlik-sovutuvchi issiqlik boshqaruvi
Samarali suyuqlik sovutish batareyaning barqaror haroratini va −30 darajadan +55 darajagacha ishonchli ishlashini qo'llab-quvvatlaydi, 45 darajadan yuqori dering bilan.
Koʻp qatlamli-Xavfsizlik himoyasi
Harorat va tutunni aniqlash, aerozoldan himoya qilish, elektr izolyatsiyasi va suvni yong'indan himoya qilish muvofiqlashtirilgan tizim xavfsizligini ta'minlaydi.
Fast Grid/Off-Grid almashish
Ixtiyoriy invertor toʻgʻri moʻljallangan tarmoq-bogʻlangan va zaxira ilovalar uchun 10ms dan kamroq tezlikda almashishni qoʻllab-quvvatlaydi.
Ixtiyoriy PV integratsiyasi
250 kVt gacha bo'lgan PV kirishini, o'nta MPPT kanalini va 150-950 V MPPT ish diapazonini qo'llab-quvvatlaydi.
Ochiq shkaf dizayni
IP55 batareya bo'linmasi poydevor, drenaj va o'rnatish bo'shliqlari to'g'ri ishlab chiqilgan bo'lsa, ochiq havoda joylashtirishni qo'llab-quvvatlaydi.
Soddalashtirilgan texnik xizmat ko'rsatish
Yilni integratsiya va mustahkam asosiy komponentlar muntazam texnik xizmat ko'rsatishni qisqartirishga va tizimga xizmat ko'rsatishni soddalashtirishga yordam beradi.
Odatiy qo'llash stsenariylari
Eng yuqori soqol va talabni nazorat qilish
125 kVt quvvat ko'rsatkichi, jo'natish tasdiqlangan yuk ma'lumotlari, tarif qoidalari va tasdiqlangan qayta zaryadlash strategiyasi-ga asoslangan bo'lsa, ob'ekt cho'qqilarini kamaytirish uchun ishlatilishi mumkin. 261 kVt/soat quvvatga ega batareya bir lahzalik emas, balki doimiy nazorat qilish uchun etarli energiyani ta'minlaydi, ammo yakuniy tejamkorlik yo'qotishlar, buzilish, yordamchi yuklar va har bir cho'qqining kengligini hisobga olishi kerak.
Quyosh energiyasini o'z-iste'mol qilish va-foydalanish vaqti-o'zgarishi
Ixtiyoriy PV interfeysi bilan kunduzgi ortiqcha ishlab chiqarish batareyani keyinchalik ob'ektdan foydalanish uchun zaryadlashi mumkin. Loyihani modellashtirish PV ishlab chiqarishni, yuklanish profilini, batareya quvvati hajmini, eksport chegaralarini, SOC zaxirasini va tarif oynalarini faqat PV nomini olishdan ko'ra muvofiqlashtirishi kerak.
Tijorat va sanoat mikrotarmoqlari
Zavodlar, omborxonalar, kampuslar, logistika saytlari, EV{0}}zaryadlash markazlari va masofaviy qurilmalar shkafdan modulli saqlash bloki sifatida foydalanishi mumkin. Generatorlar, PV, tarmoq interfeysi, zavod boshqaruvchisi va himoyalangan yuklar uchun integratsiya mas'uliyati sotib olishdan oldin hujjatlashtirilishi kerak.
Malakali zaxira va chidamlilik
Sub-10ms kommutatsiya spetsifikatsiyasi sozlangan tarmoq/oʻchirish-tarmoq ishlashiga taalluqlidir, lekin bu oʻz-oʻzidan har bir yuk uchun uzluksiz quvvat kafolati emas. Kritik yuk quvvatini, dvigatelni ishga tushirishni, avtonomiyani, nosozlik oqimini, uzatish mantiqini, topraklama, qora ishga tushirish va qayta ishga tushirish ketma-ketligini tasdiqlang.
Texnik spetsifikatsiyalar
Bilim manbalari va tegishli mahsulotlar
Mahsulot maʼlumotlaridan himoyalangan loyiha spetsifikatsiyasiga oʻtish uchun quyidagi SINELINK bilim maqolalaridan foydalaning:
- Tijorat va sanoat BESS qo'llanmasi- foydalanish holatlari, arxitektura, xaridlar va loyiha ish jarayoni.
- Batareya quvvatini saqlash tizimini qanday o'lchash mumkin- quvvat, energiya, davomiylik, yoʻqotishlar va degradatsiya.
- BESS xavfsizlik bo'yicha qo'llanma- termal qochqin, qatlamli himoya, dalillar va favqulodda vaziyatlarni rejalashtirish.
- Solar Plus saqlash bo'yicha qo'llanma- koordinatali PV, yuk, batareya quvvati va tarmoq interfeysi.
- BESS komponentlari tushuntirildi- BMS, PCS, EMS, issiqlik boshqaruvi va{1}}tizim interfeyslari- balansi.
Variantni solishtiringSINELINKLoyiha boshqa quvvat, sovutish usuli yoki joylashtirish miqyosini talab qilganda platformalar:
100 kVt/soat tashqi batareyalar shkafiKichikroq tijorat loyihalari va ixcham saqlash talablari uchun. 215 kVt / soat tashqi batareyalar shkafiOchiq havoda havo sovutgichli-oʻrtacha{1}}toʻlovlarni saqlash va saqlash uchun muqobil.
Konteynerli batareya quvvatini saqlash tizimiKattaroq imkoniyatlar, kengaytiriladigan loyiha arxitekturasi va markazlashtirilgan joylashtirish uchun.
Grid-Ulangan batareya xotirasiKengroq tarmoq-qo‘llab-quvvatlash va boshqaruv integratsiyasini talab qiladigan loyihalar uchun.TSS
Savol: Inverter standart sifatida kiritilganmi?
Yo'q. Manba spetsifikatsiyasi inverterni ixtiyoriy deb belgilaydi. Ko'rsatilgan konfiguratsiya inverter/PCSni o'z ichiga oladimi va sanab o'tilgan AC va PV parametrlari qo'llaniladimi yoki yo'qligini tasdiqlang.
Savol: Nominal batareya kuchlanishi nima?
3.2V xujayralari yordamida 1P260S konfiguratsiyasi taxminan 832V nominalga to'g'ri keladi. Hujjatlangan batareyaning ishlash diapazoni 728–923V DC.
Savol: Bu ikki-soatlik energiya saqlash tizimimi?
Belgilangan qiymatlarda 261 kVt soatni 125 kVt ga bo'lish taxminan 2,09 soatni tashkil qiladi. Haqiqiy foydalanish muddati SOC chegaralari, konversiya samaradorligi, yordamchilar, harorat, qarish va zaxira sozlamalariga bog'liq.
Savol: U ochiq havoda ishlay oladimi?
Batareya bo'limi IP55 darajasiga ega va mahsulot tashqi shkaf sifatida tasvirlangan. Sayt dizayni hali ham poydevor, drenaj, kirish, bo'shliqlar, suv toshqini, korroziya, kabelga kirish va mahalliy o'rnatish qoidalarini ko'rib chiqishi kerak.
Savol: 10 ms dan kichik uzatish vaqti UPS ishlashini kafolatlaydimi?
Yo'q. O'tkazish vaqti bitta parametrdir. Muhim{2}}yukning uzluksizligi inverter rejimiga, himoyalangan{3}}yuk arxitekturasi, ishga tushirish oqimi, topraklama, nosozliklar, boshqaruv elementlari va mavjud SOCga ham bog‘liq.
Savol: Kotirovka uchun qanday ma'lumotlar kerak?
Intervalli yuk va PV ma'lumotlarini, maqsadli ish rejimlarini, tarmoq kuchlanishi va chastotasini, muhim yuklarni, sayt harorati va balandligini, o'rnatish tartibini, talab qilinadigan standartlarni, aloqalarni, ko'lamli chegarani, etkazib berish joyini va ishga tushirish talablarini taqdim eting.
Saytingiz uchun energiya saqlash kabinalarini sozlang
Yuklash profilini, PV ma'lumotlarini, tarmoq sharoitlarini, operatsion ustuvorliklarni, sayt muhitini, talab qilinadigan standartlarni va chegara chegarasini yuboring. SINELINK dastlabki konfiguratsiya, interfeysni ko'rib chiqish va kotirovkalarni tayyorlashni qo'llab-quvvatlashi mumkin.
Texnik spetsifikatsiyalar
Barcha ma'lumotlar faqat ma'lumot uchun mo'ljallangan va oldindan ogohlantirmasdan o'zgarishi mumkin. Tasdiqlashdan oldin loyihaning yakuniy ma'lumotlar varag'ini, chizmalarini va kotirovkasini tasdiqlang.
