Mahsulotga umumiy nuqtai

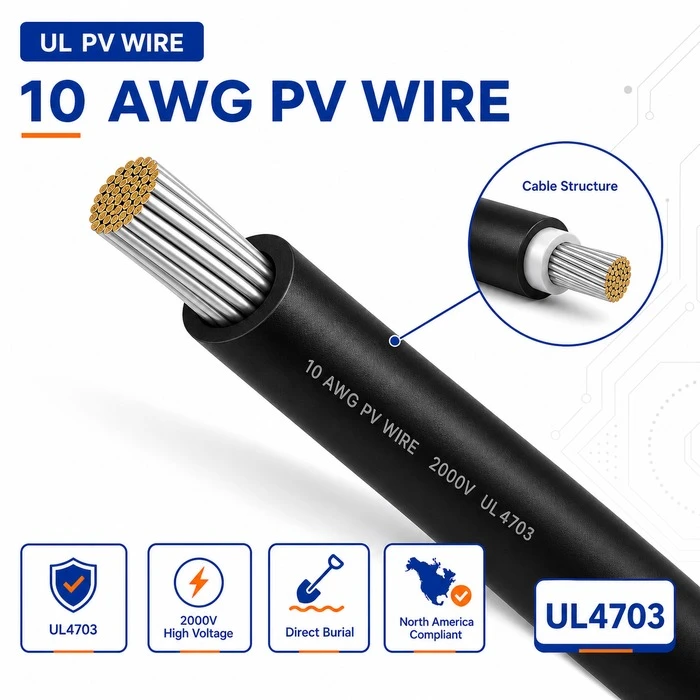

10 AWG PV Wire Shimoliy Amerikadagi turar-joy va engil tijorat quyosh qurilmalari uchun standart o'tkazgich o'lchamidir. UL 4703 ro'yxatiga kiritilgan, u fotovoltaik manba va chiqish davrlari uchun Milliy elektr kodeksining talablariga javob beradi. Konfiguratsiyaga qarab 600V, 1000V yoki 2000V doimiy tok uchun moʻljallangan mis oʻtkazgich bilan u koʻpgina turar-joy PV tizimlarining simli oqimlarini -rahat chegara bilan boshqaradi.

AQSh va Kanada bozorlarida ishlaydigan quyosh energiyasini o'rnatuvchilar uchun 10 AWG ular tez-tez erishadigan kabeldir. Bu turar joy ruxsatnomalarining aksariyati uchun standart simdir va inspektorlar uning texnik xususiyatlari va quvvat ko'rsatkichlari bilan yaxshi tanish.

Texnik xususiyatlari

Parametr	Spetsifikatsiya
Tel o'lchagich	10 AWG
Dirijyor	Qoplangan qalayli mis
Voltaj reytingi	600V/1000V/2000V doimiy tok
Izolyatsiya	Oʻzaro{0}}bogʻlangan polietilen/
Harorat reytingi	90 daraja nam, 150 daraja quruq
Quyosh nuriga qarshilik	Quyosh nuriga chidamli /
Qulaylik (90 daraja)	~40A
Kurtka	Bir qatlamli-XLPE izolyatsiyasi
Roʻyxat	UL 4703
NEC foydalanish	Fotovoltaik manba zanjirlari, chiqish davrlari
Rang	Qora, qizil yoki odatiy

Asosiy foydalanish

10 AWG PV Wire turar-joy quyosh energiyasining non-va{2}}yogʻ simlariga boʻlgan ehtiyojini qoplaydi. U alohida panellarni bir qatorda ulaydi, modul simlarini uyingizda birlashma qutisiga uzatadi va massivdan tez o'chirish moslamasiga yoki birlashtiruvchiga ishlaydi. Uning quvvati standart turar-joy modullarining chiqishini qulay tarzda boshqaradi, odatda har bir satr uchun 10–15A, NEC talab qiladigan xavfsizlik omili bilan.

Modul simlarini ulash

Asosiy foydalanish . 10 AWG simi panellarni qator ichida ketma-ket ulaydi va simli oqimni birinchi doimiy tokni ajratish yoki birlashtiruvchi nuqtaga olib boradi. Oddiy o'rnatishlarda quvurlarni to'ldirishni talab qilmasdan, ko'pgina turar-joy simlari konfiguratsiyasi uchun NEC 690.8 kuchlanish talablariga javob beradigan darajada o'rnatilgan.

Uyingizda qo'rg'oshin kengaytmalari

Zavodda{0}}biriktirilgan modul simlari ulanish qutisi yoki oʻtkazgich kirish nuqtasiga yetib borish uchun juda qisqa boʻlsa, 10 AWG PV simi kengaytmani taʼminlaydi. Uning egiluvchanligi va quyosh nuriga-bardoshli ko'ylagi uni tomning ochiq marshruti uchun juda mos qiladi.

Home Run to Inverter yoki Rapid O'chirish

Ko'pgina turar-joy tizimlarida 10 AWG sim simli chiqishni tom tepasidan inverterga, tez o'chirish uskunasiga yoki doimiy tokni uzishga olib boradi. Oddiy turar-joy masofalari va joriy darajalar uchun u ko'tarilmasdan etarli quvvatni ta'minlaydi.

Ilova stsenariylari

Uyning tomidagi quyosh energiyasi (3–12 kVt)

Bu 10 AWG PV Wire uchun asosiy bozor. Oddiy turar-joy tizimi har biri 8–15 paneldan iborat ikki-to'rt qatordan foydalanadi, torli oqim 10–15A diapazonida. 10 AWG sim bu oqimni NEC kuchlanish chegaralarida boshqaradi va turar-joy quvurlarining standart o'lchamlariga mos keladi. Aksariyat mahalliy ruxsat beruvchi idoralar va AHJlar turar-joy PV rejalarida 10 AWG ni ko'rishga odatlangan.

Kichik tijorat uyingizda tizimlari

Tarmoqli oqim turar joy{0}}sinf darajasida qoladigan ofislar, chakana savdo doʻkonlari, kichik omborlar kabi kichikroq tijorat inshootlari uchun 10 AWG sim bir xil ishonchli ishlashni taʼminlaydi. U ko'pincha torli simlarni o'tkazish uchun ishlatiladi, hatto shahar uyida ishlash uchun og'irroq o'lchovli simdan foydalanadigan tijorat tizimlarida ham.

Modul-Level Power Electronics

Mikroinvertorlar yoki DC optimallashtiruvchilaridan foydalanadigan tizimlarda 10 AWG simi modul darajasidagi qurilmaning chiqishini magistral kabel yoki ulash qutisiga-ulaydi. Har bir modul uchun tok 10 AWG sig‘imga to‘g‘ri keladi va simning moslashuvchanligi modul ramkalari va raf jihozlari atrofida marshrutlashni osonlashtiradi.

Tanlov bo'yicha qo'llanma

10 AWG PV Wire ko'pgina turar-joy simli simlari va simli oqim taxminan 30A dan past bo'lgan engil tijorat PV davrlari uchun to'g'ri tanlovdir (NEC 690.8 tuzatishdan keyin). Bu Shimoliy Amerikadagi turar-joy tizimini loyihalash uchun standart boshlang'ich nuqtadir.

Tarmoqli oqim yuqoriroq bo'lganda, o'tkazgichni to'ldirish kattaroq o'tkazgichni talab qilganda yoki uy masofasi kuchlanish pasayishi bilan bog'liq muammolarni keltirib chiqarganda 8 AWG gacha qadam qo'ying. 12 AWG ga kamaytiring, faqat kontaktlarning zanglashiga olib keladigan toki yetarlicha past bo'lganda va AHJ ruxsat berganda, odatda juda kichik tizimlarda yoki maxsus modul{3}}darajali simlarni ulash ilovalarida.

TSS

Savol: PV Wire va USE-2 o'rtasidagi farq nima?

Javob: UL 4703 ro'yxatiga kiritilgan PV Wire maxsus ishlab chiqilgan va fotovoltaik ilovalar uchun sinovdan o'tgan. U tuproqli va tuproqsiz PV tizimlarida ishlatilishi mumkin. USE-2 er osti xizmatiga kirish uchun baholangan, lekin ko'plab yurisdiktsiyalarda PV foydalanish uchun ham qabul qilinadi. PV Wire odatda NEC 690-moddasiga muvofiq kengroq dastur qamrovini taklif qiladi.

Savol: 10 AWG PV simini o'tkazgichda ishlatish mumkinmi?

Javob: Ha. U o'tkazgich, kabel yotqizgichi yoki tashqi PV ilovalarida ochiq-o'tkazgichli kabel sifatida o'rnatish uchun javob beradi. Quvvatni NEC 310.15-jadvalga muvofiq quvurni to'ldirish uchun sozlash kerak.

Savol: Bu sim to'g'ridan-to'g'ri dafn qilish uchun mos keladimi?

Javob: Standart PV Wire quyosh nuri ta'sirida va ochiq havoda foydalanish uchun baholanadi, lekin mahsulot to'g'ridan-to'g'ri dafn qilish darajasiga ega bo'lmasa, to'g'ridan-to'g'ri dafn qilish uchun maxsus ro'yxatga kiritilmagan. Er osti ishlari uchun to'g'ridan-to'g'ri dafn ro'yxati bilan PV simidan foydalaning yoki nominal o'tkazgichga o'rnating.
