Mahsulotga umumiy nuqtai

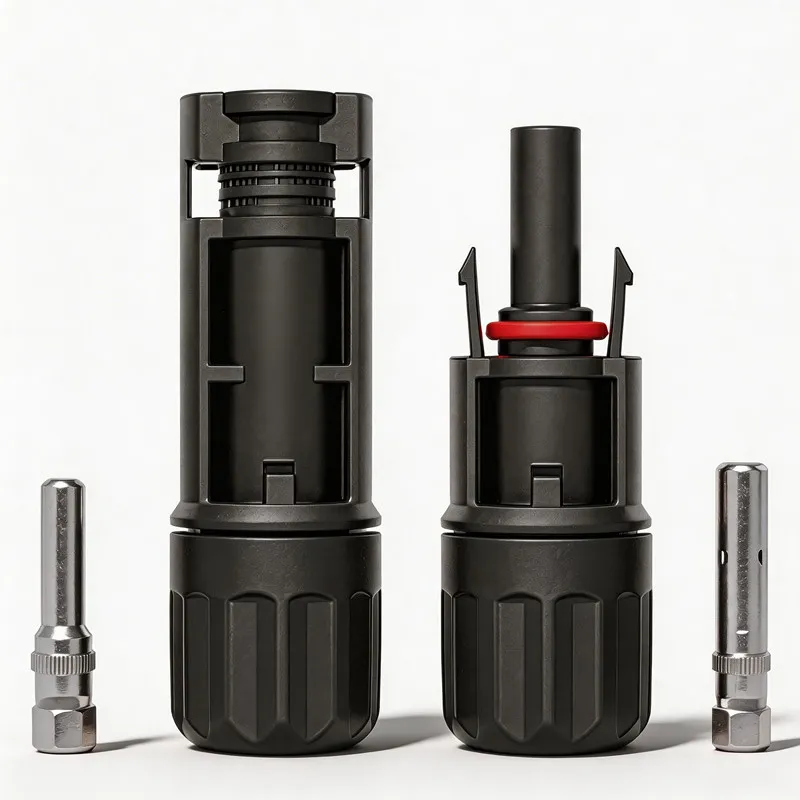

Erkak ayol MC4 ulagichi butun dunyo bo'ylab fotovoltaik tizimlarda doimiy tok vilkasi-va-o'yin ulanishlari uchun universal standartdir. Deyarli har bir quyosh paneli MC4-mos keladigan simlar bilan birga keladi va har bir kombinator qutisi, uzatma kabeli va inverter kirishi bu interfeysni kutadi. Ushbu ulagich juftligi quyosh batareyasining butun DC tomonini birga ushlab turadigan asosiy ulanishni ta'minlaydi.

Uning qulflash mexanizmi qo'l bilan o'z joyiga bosiladi va yuk ostida tasodifiy ajralishning oldini olish uchun ajratilgan asbobni talab qiladi. Ob-havoga chidamli korpus aloqa joyini yomg'ir, chang va namlikdan himoya qiladi va PV tizimining to'liq xizmat qilish muddati davomida ishonchli tashqi ish faoliyatini qo'llab-quvvatlaydi.

Texnik xususiyatlari

Parametr	Spetsifikatsiya
Ulagich turi	MC4 erkak ayol juftligi
Nominal kuchlanish	1000V AC/ 1500V doimiy tok
Nominal oqim	30A- 50A (modelga bog'liq)
Aloqa materiali	Mis qotishmasi, kumush yoki qalay bilan qoplangan
Uy-joy materiali	PPO polimeri
Himoya reytingi	IP65/IP67
Harorat diapazoni	-40 daraja -85 daraja
Sim mosligi	2,5–6 mm²/10–14 AWG
Juftlanish sikllari	50 dan katta yoki teng
Qulflash	Snap-qulf, asbobni-bo‘shating

Asosiy foydalanish

Bu ulagich juftligi quyosh qurilmalarida doimiy-yondagi simlarning asosidir. U PV massivida ikkita kabel uchrashadigan har bir ulanish nuqtasida paydo bo'ladi:

Qator ichidagi-panel{1}}seriyali ulanishlar
String kabeli uzatma kabeli ulanishlari
Birlashtiruvchi qutiga yoki inverter kirishiga massiv chiqishi
Oldindan yig'ilgan{0}}kabel simlari uchlari

MC4 dominant sanoat standarti bo'lganligi sababli, haqiqiy MC4-mos keluvchi ulagichlardan foydalanish deyarli har qanday ishlab chiqaruvchining modullari va BOS komponentlari bilan o'zaro ishlashni ta'minlaydi.

Ilova stsenariylari

Uyning tomidagi quyosh energiyasi

Har bir turar-joy PV o'rnatilishi MC4 konnektorlaridan foydalanadi, odatda har bir tizimda o'nlab. Ular panellarni ketma-ket ulaydi, simlarni uy kabeliga bog'laydi va inverter yoki tez o'chirish moslamasida tugaydi.

Savdo va sanoat massivlari

Kattaroq tizimlar ulagichlar sonini ko'paytiradi. 200 ta panelli tijorat uyingizda 400 yoki undan ortiq MC4 ulanishlaridan foydalanish mumkin. Ishonchli aloqa sifati va yuzlab konnektorlarda barqaror qulflash unumdorligi toʻgʻridan-toʻgʻri uzoq muddatli-tizim ishonchliligi va texnik xizmat koʻrsatish narxiga taʼsir qiladi.

Oldindan-yigʻilgan kabel simlari

Kabel simlari ishlab chiqaruvchilari va tizim integratorlari MC4 konnektorlaridan -kesilgan va oldindan yig‘ilgan PV kabel to‘plamlarini tugatish uchun foydalanadilar. Standartlashtirilgan interfeys jabduqlarni zavodda qurish va vilka-va{5}}oʻynashning soddaligi bilan saytga oʻrnatish imkonini beradi.

Tanlov bo'yicha qo'llanma

Standart erkak ayol MC4 ulagichi 1500V DCgacha bo'lgan tizimlarda umumiy maqsadli PV{1}}simlarni ulash uchun to'g'ri tanlovdir. Bu standart modul kabellari va uzatma kabellari yordamida turar-joy, tijorat va sanoat quyosh qurilmalari uchun standart ulagichdir.

TSS

Savol: Barcha MC4 ulagichlarini almashtirish mumkinmi?

Javob: MC4 shakl faktor standartidir. Turli ishlab chiqaruvchilarning ulagichlari odatda jismonan mos keladi, ammo aralashtirish brendlari aloqa sifatiga ta'sir qilishi va kafolatlarni bekor qilishi mumkin. Eng yaxshi natijalarga erishish uchun bir xil manbadan mos keladigan erkak va ayol ulagichlardan foydalaning.

Savol: MC4 ulagichlari maxsus asboblarni talab qiladimi?

Javob: Yig'ish uchun kontakt pimi uchun siqish vositasi va mahkamlash uchun kalit kaliti kerak. Ulanish uchun MC4 qulfni ochish vositasi kerak. Juftlash harakati uchun maxsus vositalar kerak emas.

Savol: MC4 ulagichlari qancha vaqt xizmat qiladi?

Javob: To'g'ri o'rnatilgan MC4 ulagichlari PV tizimining to'liq 25 yillik xizmat muddati uchun mo'ljallangan. Agar ulagich to'g'ri burmalangan bo'lsa va korpus muhri buzilmagan bo'lsa, kontakt qarshiligi vaqt o'tishi bilan barqaror bo'lib qolishi kerak.
