H1Z2Z2-K quyosh kabelini ko'mib tashlash mumkinmi? Kanal, xandaq va to'g'ridan-to'g'ri dafn qilish qoidalari

Ushbu qoʻllanma SINELINK ning kengroq quyosh{0}}kabellari klasteri doirasidagi bitta qarorni qisqartiradi. U mas'ul dizaynerni, shartnoma hujjatlarini, mahalliy qabul qilingan qoidalarni yoki ishlab chiqaruvchi ko'rsatmalarini-o'zgartirmaslik uchun taxminlar, dalillar va tasdiqlash yo'lini ko'rinadigan qilish uchun yozilgan.

Dizayn konteksti va tijorat ijrosi o'rtasida harakat qilish uchun ushbu jonli sahifalardan foydalaning:quyosh kabelini tanlash bo'yicha to'liq qo'llanma; maqsadli{0}}to'g'ridan-to'g'ri ko'milgan PV simini loyihalash.

01Tez javob

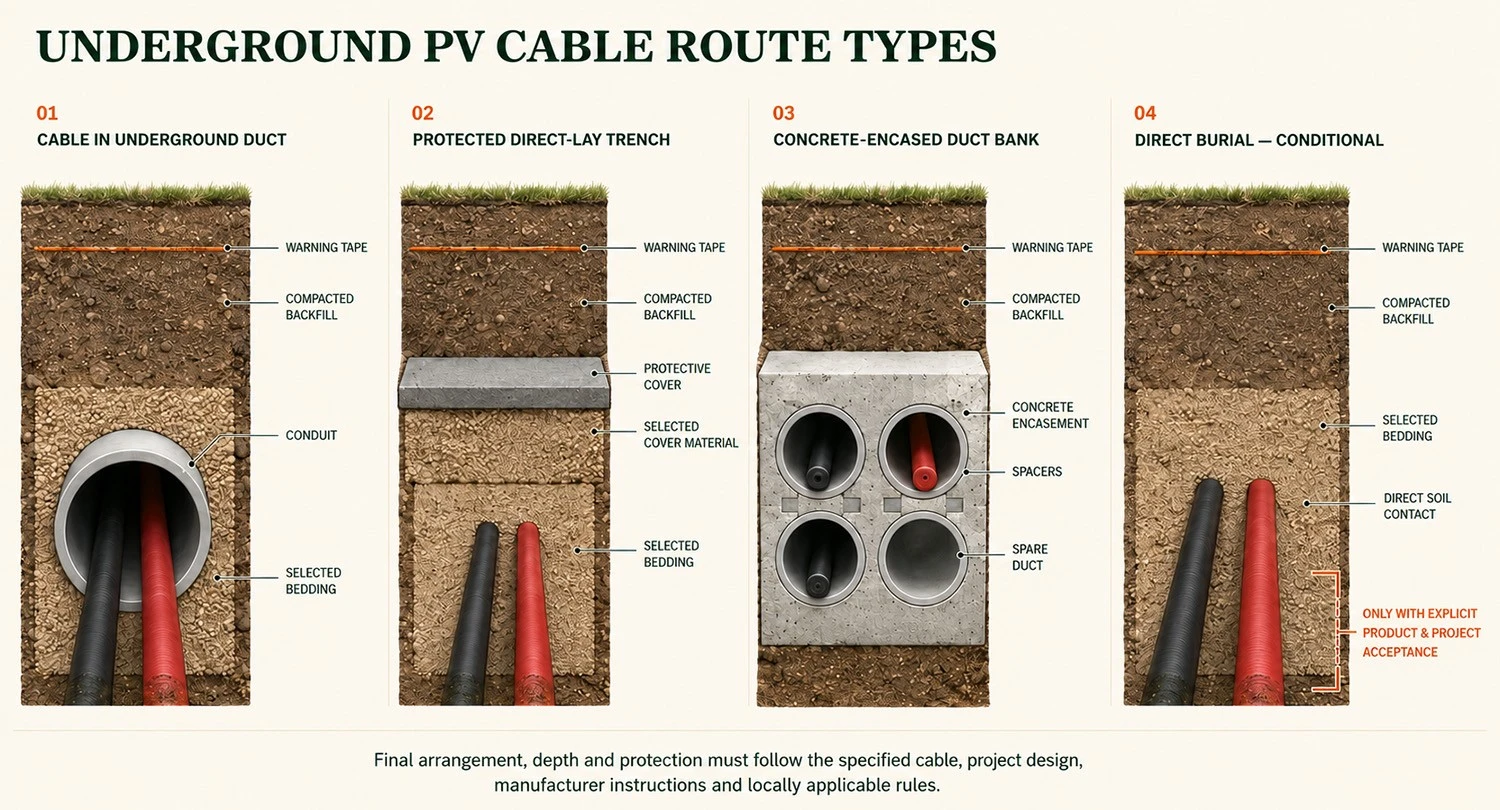

02Chaltirmaslik kerak bo'lgan to'rtta er osti yo'llari

Himoyalangan quvur yoki kanal; kirish mumkin bo'lgan kabel kanali yoki laganda; ko'milgan kanal banki; va tuproqqa to'g'ridan-to'g'ri ko'mish turli xil suv, zarba, ezish, tortish, drenajlash, ta'mirlash va kod sharoitlarini qo'yadi.

Kotirovkada marshrut turi va fuqarolik tafsilotlari ko'rsatilishi kerak. Underground so'zi xaridlar uchun juda keng.

03H1Z2Z2-K mahsulotining muvofiqligi-va nima demaydi

IEC 62930 toʻgʻridan-toʻgʻri toʻgʻridan-toʻgʻri zanjirlar uchun bir{1}}yadroli oʻzaro{2}}bogʻlangan PV kabellarini qamrab oladi va mahsulotga atrof-muhit va mexanik talablarni oʻz ichiga oladi. Mahsulot standarti muhim asosdir, lekin loyihani o'rnatish ruxsati hali ham aniq kabel dalillariga va mahalliy qoidalarga bog'liq.^[1]

Tashqi makon chidamliligi avtomatik ravishda doimiy suvga, tuproq kimyosiga, to‘ldiriladigan qatlamning shikastlanishiga, kemiruvchilarga, qurilish trafigiga yoki uzoq{0}}muddatli maydalashga qarshilik ko‘rsatmaydi.

04Himoyalangan kanal yoki o'tkazgich

Ruxsat etilgan nam joylashuvni-tasdiqlang, quvurlarni to‘ldirish, tortish tarangligi, yon devor bosimi, egilish radiusi, termal pasaytirish, drenaj va muhrlanish. Suv nominal yopiq kanalga kirishi mumkin; quruq qoladi degan taxmin bilan loyihalashtirmang.

Zarur bo'lganda foydalanish mumkin bo'lgan tortish chuqurlarini va tortish hisoblarini ta'minlang. To'liq qo'shma tizim tasdiqlanmagan bo'lsa, o'tish qiyin bo'lgan nam joylarda dala bo'g'inlaridan saqlaning.

05Kabel kanallari va mexanik himoya

Qum to'shagini yoki boshqariladigan to'ldirishni, ogohlantiruvchi lentani, qopqoqlarni/plitkalarni, boshqa xizmatlardan ajratishni, drenajni, chuqurlikni, marshrut belgilarini va fuqarolik / elektr dizayniga muvofiq yopishdan oldin tekshirishni belgilang.

Ochiq xandaqqa bo'shashmasdan yotqizilgan kabel avtomatik ravishda to'g'ridan-to'g'ri{0}}ko'milgan kabel emas. Tasdiqlangan tafsilot himoya qatlamini va qo'llab-quvvatlash usulini ko'rsatishi kerak.

06To'g'ridan-to'g'ri dafn etish aniq mahsulot va loyihani qabul qilishni talab qiladi

To'g'ridan-to'g'ri tuproq bilan aloqa qilish aniq mahsulot ma'lumotlari va tegishli o'rnatish qoidalari bilan qo'llab-quvvatlanishi kerak. Zarur bo'lganda, ta'sir / ezish, suv, kimyoviy, harorat va mexanik qurilish dalillarini tekshiring.

Agar dalillar faqat "tashqi", "ob-havoga chidamli" yoki "o'tkazgich uchun mos" bo'lsa, uni to'g'ridan-to'g'ri dafn sifatida qayta yozmang. Maqsadli{1}}to'g'ridan-to'g'ri{2}}mo'ljallangan PV simidan yoki himoyalangan marshrutdan foydalaning.

07Er osti yo'llarining issiqlik va elektr ta'siri

Tuproqning issiqlik qarshiligi, tuproq harorati, kanallarni guruhlash, kontaktlarning zanglashiga olib yuklanishi va oʻzaro isishi tok oʻtkazish qobiliyatiga-taʼsir qiladi. Er osti yo'nalishi ochiq simli kabeldan boshqa o'lchamni talab qilishi mumkin.

Haqiqiy marshrut uzunligi va ish haroratidan foydalangan holda kuchlanish pasayishini qayta hisoblang. Modul kabeli, er osti oziqlantiruvchi va uskunalar terminallari o'rtasidagi o'tishlarni muvofiqlashtirish.

08Suv, bo'g'inlar va o'tish joylari

Dizayn ruxsat bergan joylarda suvni ushlab turadigan past nuqtalardan qoching. Mos keladigan bezlarni, yozuvlarni, biriktiruvchi korpuslarni va o'tish qutilarini belgilang. Marshrut bo'ylab qutblilik va kontaktlarning zanglashiga olib identifikatsiyasini saqlang.

Tashqi makon uchun mo'ljallangan ulagich ko'milgan bo'g'in bo'lishi shart emas. Qo'shma tizimdan faqat hujjatlashtirilgan o'rnatish doirasida foydalaning.

09Er osti yo'nalishini tekshirish ro'yxati

Marshrut va dafn tafsilotlarini aniqlang; boshqaruv kodeksi; kabel modeli va ruxsat etilgan foydalanish; o'tkazgich / kuchlanish / o'lcham; suv va mexanik dalillar; termal kirishlar; kanalni to'ldirish va tortish; egilish radiusi; qo'shma cheklovlar; bez/terminal tafsilotlari; sinov; -so'rov va kuzatuv sifatida.

O'zgartirishdan oldin tasdiqlashni talab qiling, chunki yangi kabel diametri yoki konstruktsiyasi tortishish, bezlar, tugatish va issiqlik ko'rsatkichlarini o'zgartirishi mumkin.

10To'ldirishdan oldin tekshirish

Marshrutning chuqurligini, himoyasini, egilish radiusini, tayanchni, ajratishni, drenajni, kabel qobig'ini, markalashni, bo'g'inlarni va sinov yozuvlarini tekshiring. Yopishdan oldin marshrutni suratga oling va o'rganing.

To'ldirishdan keyin ta'mirlash qimmatga tushadi. Kutish punktlari tekshirish va sinov rejasida belgilanishi kerak, bu yerda improvizatsiya qilinmagan.

Klaster bo'ylab sayohatni davom ettiring:EN 50618 H1Z2Z2-K quyosh kabeli; PV elektr stantsiyasining kabel yechimi.

11TSS

Savol: Har bir H1Z2Z2-K kabeli to‘g‘ridan-to‘g‘ri dafn etiladimi?

Yo'q. To'g'ridan-to'g'ri tuproq bilan aloqa qilish uchun aniq mahsulot va mahalliy o'rnatish ruxsatini tekshiring.

Savol: H1Z2Z2-K er osti kanaliga o'rnatilishi mumkinmi?

Ehtimol, aniq kabel, o'tkazgich usuli, nam sharoitlar, termal dizayn va mahalliy qoidalar ruxsat berganida.

Savol: UVga chidamlilik dafn qilish uchun mosligini tasdiqlaydimi?

Yo'q. UV ta'siri va tuproq/suv/mexanik ta'sir farq qiladi.

Savol: Suvga chidamlilik sinovi- yetarlimi?

Yo'q. To'liq dafn qilish usulini o'zi o'rnatmaydi.

Savol: PV konnektorlarini ko'mish mumkinmi?

Faqat aniq ulagich/qo'shma tizim hujjatlari va loyiha qoidalari ruxsat bergan taqdirda; Oddiy tashqi makonda juftlashishni tasdiqlash avtomatik dafn etishni tasdiqlash emas.

Savol: Nima uchun er osti quvvati pastroq bo'lishi mumkin?

Tuproq, kanallar, guruhlash va cheklangan issiqlik tarqalishi o'tkazgich haroratini oshirishi mumkin.

Savol: Voltajning pasayishi xandaq marshruti uzunligidan foydalanishi kerakmi?

Ha, haqiqiy o'rnatilgan ijobiy va salbiy yo'llardan foydalaning.

Savol: To'g'ridan-to'g'ri dafn etish noaniq bo'lsa, xavfsizroq alternativa nima?

Tasdiqlangan mexanik himoya yoki maqsadli{0}}to'g'ridan-to'g'ri{1}}ko'mish kabelidan foydalaning.

Savol: To'ldirishdan oldin nimani tekshirish kerak?

Marshrut, chuqurlik, himoya, kabel shikastlanishi, bo'g'inlar, markirovka, sinov va-o'rnatilgan joy.

Savol: Yetkazib beruvchining o'zi dafn etish qoidalariga rioya qilishi mumkinmi?

Yo'q. Mahsulot dalillari, loyiha dizayneri, mahalliy qoidalar va tasdiqlash organi hamma narsa muhim.

12Muhandislik va tahririy eslatma

Ushbu maqola ta'lim dizayni va xaridlarni qo'llab-quvvatlash. Sotib olingan standartlar, tasdiqlangan mahsulot hujjatlari, mahalliy talablar, loyiha hisob-kitoblari va mas'ul tasdiqlash organi nazorat ostida qoladi.
