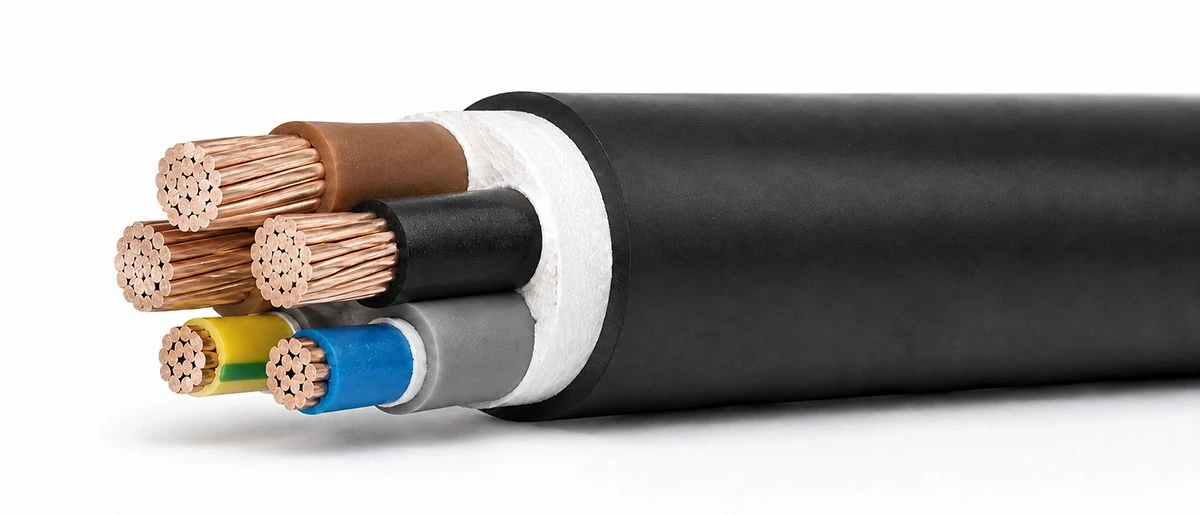

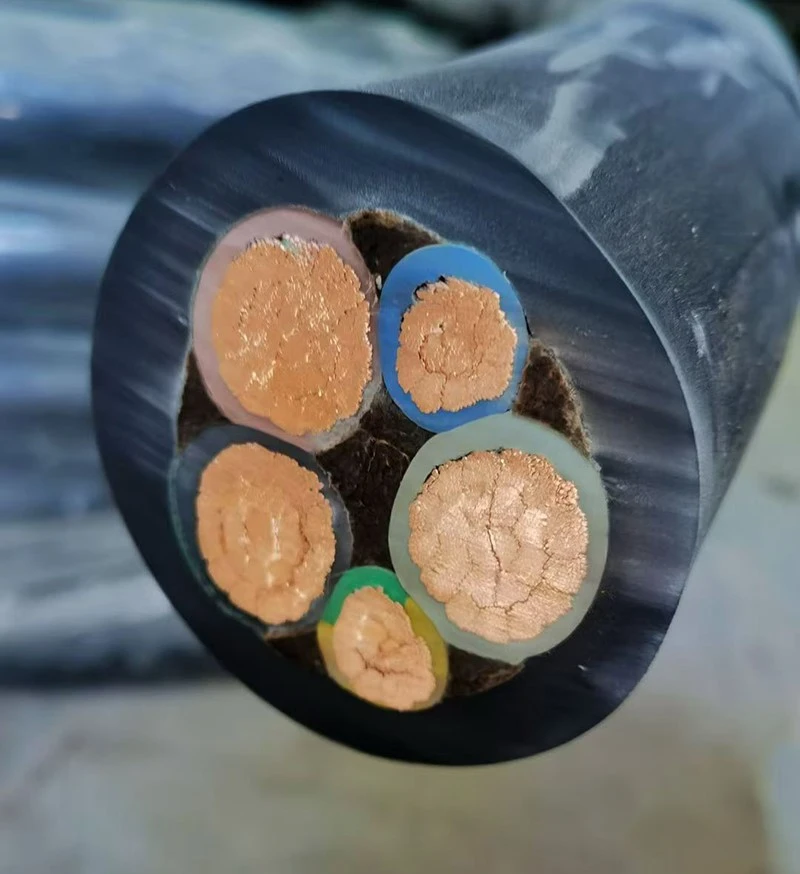

Bitta PVX qoplamali kabelda beshta izolyatsiyalangan mis o'tkazgichlar-. 3C+2 konfiguratsiyasi past kuchlanishli oʻzgaruvchan tokni taqsimlash uchun asosiy va qoʻshimcha oʻtkazgich oʻlchamlarining keng tanlovi bilan muvofiqlashtirilgan kabel yigʻilishini taklif etadi.

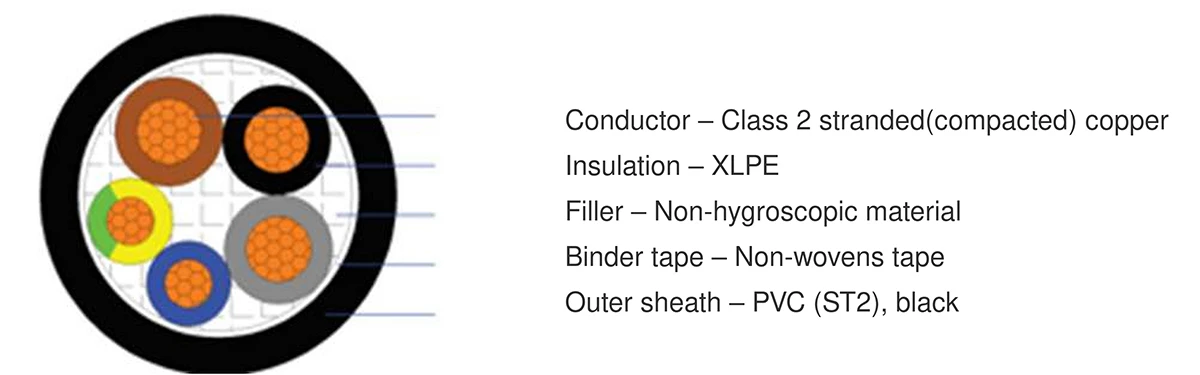

01 Kabel qurilishi
2-sinf simli va siqilgan mis.
Har bir o'tkazgich atrofida XLPE izolyatsiyasi.
Qora PVX tashqi qoplama; qurolsiz qurilish.
Gigroskopik bo'lmagan plomba va-to'qilmagan bog'lovchi lenta-tashqi g'ilof ostidagi yadro birikmasini to'ldiradi.
XLPE izolyatsiyasini tushunish
XLPE oʻzaro{0}}bogʻlangan polietilen degan maʼnoni anglatadi. Oʻzaro{2}}bogʻlanish polimer zanjirlari oʻrtasida bogʻlanish hosil qiladi, bu esa har bir oʻtkazgich atrofida elektr izolyatsiyasini taʼminlagan holda izolyatsiyani yuqori haroratlarda oʻz tuzilishini saqlab qolishga yordam beradi.
Issiqlik samaradorligi
Ushbu kabel maksimal normal o'tkazgich ish harorati 90 daraja. Favqulodda va qisqa tutashuvdagi harorat chegaralari uzluksiz ishlash uchun emas, balki istisno holatlarga taalluqlidir.
Izolyatsiya va qoplama
XLPE alohida mis o'tkazgichlarni izolyatsiya qiladi. Qora PVX tashqi qoplamasi yig'ilgan yadrolarni qoplaydi. Ushbu qatlamlar kabel qurilishida turli funktsiyalarni bajaradi.
To'g'ri kabelni tanlash
XLPE to'liq kabel spetsifikatsiyasini emas, balki izolyatsiyalash materialini tavsiflaydi. Voltaj darajasi, o'tkazgich o'lchami, o'rnatish shartlari va har qanday talab qilinadigan yong'in ko'rsatkichlari ham loyihaga mos kelishi kerak.
O'chirish dizayniga mos keladigan o'tkazgich birikmasini tanlashingiz mumkin.
Uch asosiy yadro va ikkita qo'shimcha yadro bir qobiq ichida birlashtirilgan.
Mavjud kombinatsiyalar 3 × 2.5 + 2 × 2,5 mm² dan 3 × 400 + 2 × 185 mm² gacha.
02 Standartlar va operatsion xarakteristikalar
IEC 60502-1
Kabel dizayni standarti.
IEC 60228
Supero'tkazuvchilar standarti.
03 Strukturaviy xususiyatlar

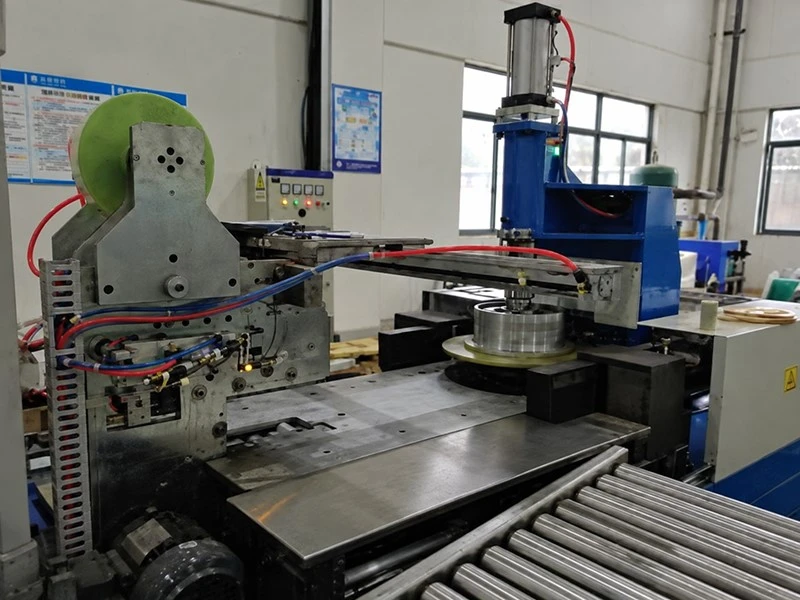

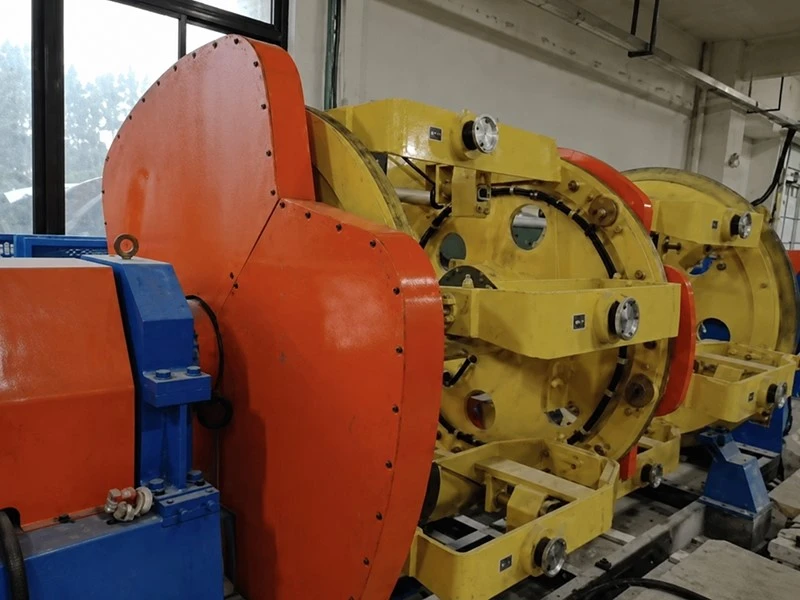

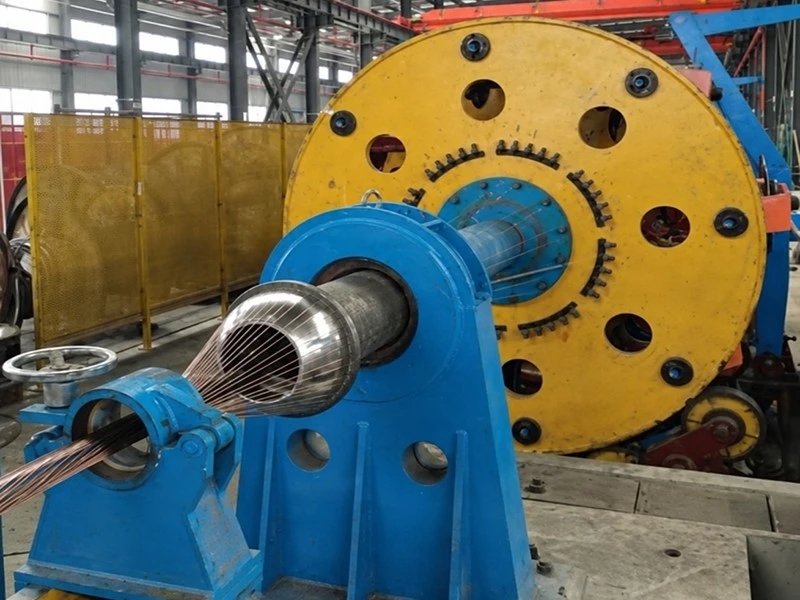

04 Professional kabel ishlab chiqarish
Kabel ishlab chiqarish bo'yicha ko'p yillik tajribaga ega bo'lgan fabrikamiz barqaror sifatni ta'minlash uchun maxsus ishlab chiqarish uskunalarini standartlashtirilgan jarayonlar bilan birlashtiradi. Shuningdek, biz maxsus loyiha talablariga javob beradigan maxsus kabel dizayni va ishlab chiqarishni taklif qilamiz.

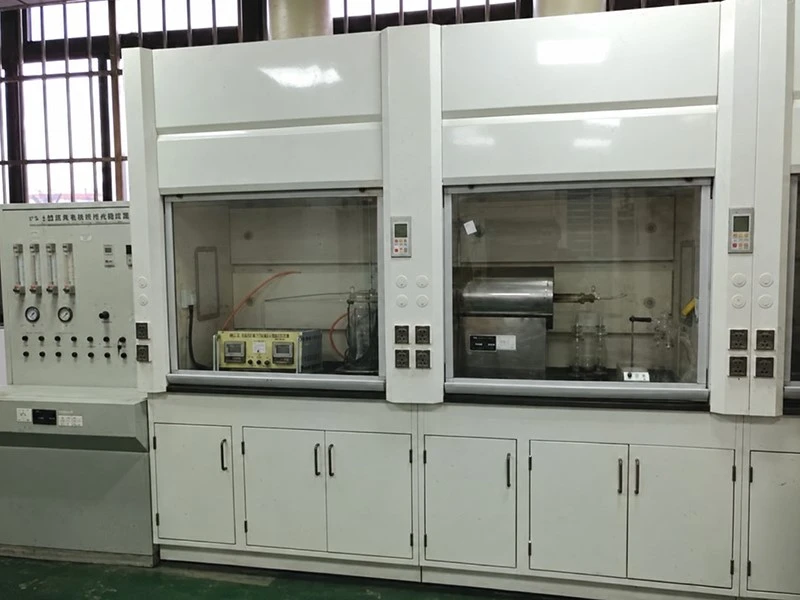

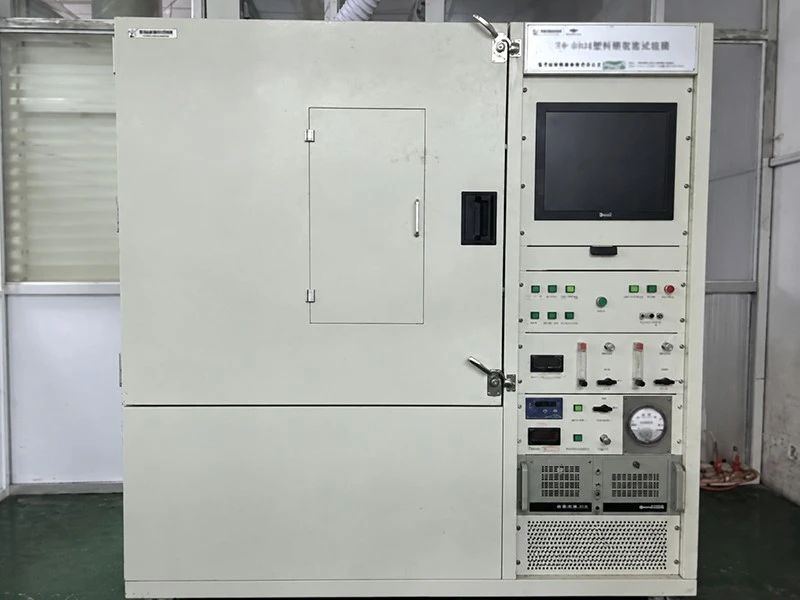

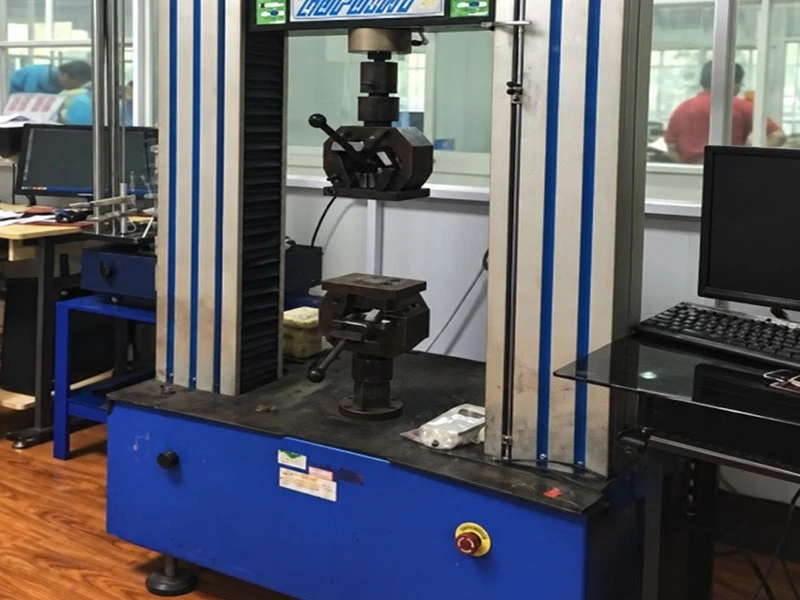

05 Asosiy nazorat punktlarida sifat
Dirijyor
Supero'tkazuvchilar konstruktsiyasi va qarshilik elektr ishlashi uchun kalit hisoblanadi.
Izolyatsiya va qoplama
Qalinligi, o'lchamlari va sirt holati izchil kabel qurilishini qo'llab-quvvatlaydi.
Tayyor kabel
Elektr tekshiruvlari, identifikatsiya va uzunlikni tekshirish belgilangan tekshirish doirasining bir qismini tashkil qiladi.

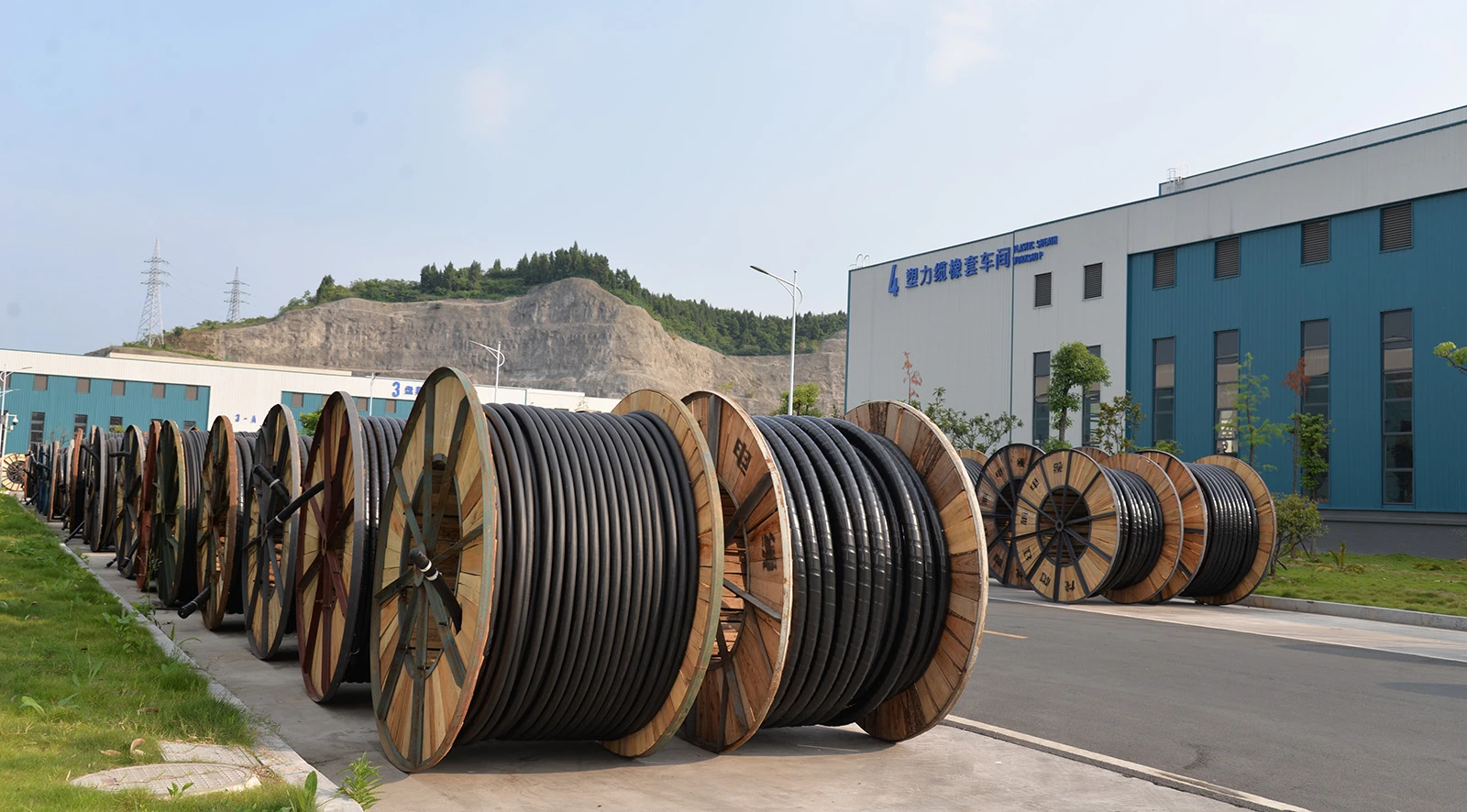

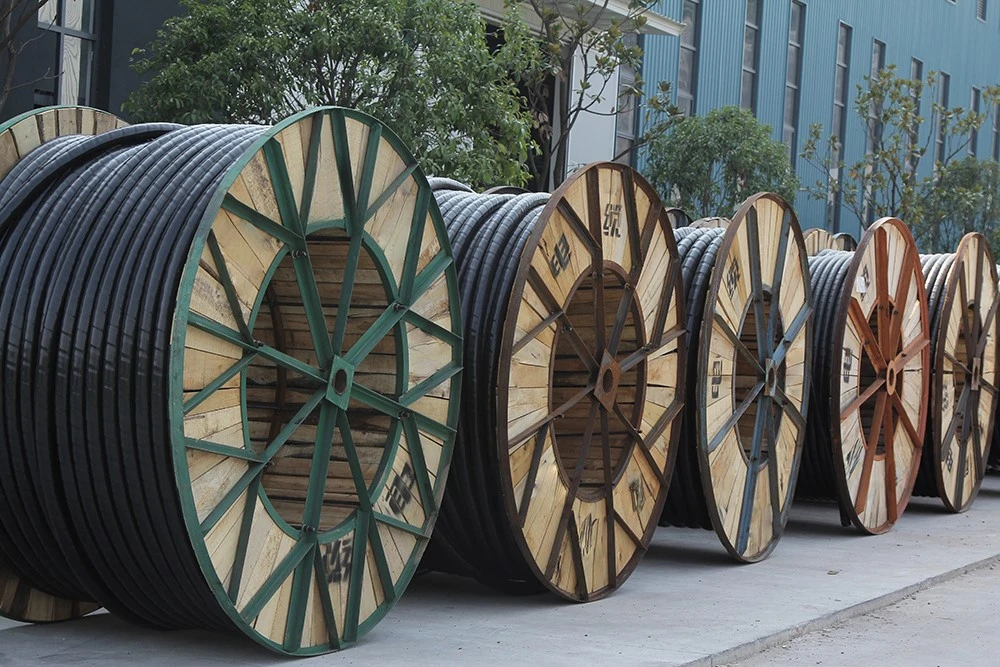

06 Qadoqlash va loyihani yetkazib berish
Uzunlikni rejalashtirish. Yetkazib berishni soddalashtiring.
Baraban uzunligi va qadoqlash talablari kabel jadvali, ishlov berish uskunalari va etkazib berish rejasi atrofida muhokama qilinishi mumkin.
So'rovingizga kerakli o'lchamni, umumiy uzunlikni, afzal qilingan baraban uzunligini va maqsadni kiriting.
07 O'rnatishingiz uchun belgilang
Elektr talablari
Hajmi tanlashni qo'llab-quvvatlash uchun tizim kuchlanishini, yukni va kabel uzunligini baham ko'ring.
Kabel yo'nalishi
Qurolsiz qurilish uchun yotqizish usuli va mexanik himoya talablarini ayting.
Sayt shartlari
Atrof-muhit sharoitlari va o'rnatish cheklovlarini kabel jadvalingiz bilan ta'minlang.
Kabel jadvalingizni bizga keltiring.
Loyihangiz uchun oʻlchamli va qadoqlangan besh-yadroli mis kabel.
